Comprendre les enjeux de la protection des bornes de recharge
La popularité grandissante des véhicules électriques entraîne une augmentation notable des bornes de recharge installées, que ce soit à domicile ou dans des lieux publics. Cette transition énergétique importante nécessite une attention particulière sur la protection électrique des points de recharge pour garantir la sécurité optimale des utilisateurs et la durabilité des équipements.
Pour protéger une borne de recharge, il est essentiel d’intégrer des dispositifs adaptés tels que :
- le disjoncteur
- l’interrupteur différentiel
- des systèmes contre les surtensions
Ces composants sont indispensables pour sécuriser le circuit électrique dédié à la borne et prévenir les risques liés aux défauts de courant, y compris les fuites de courant en courant continu et alternatif.
L'installation doit respecter strictement les normes en vigueur, notamment la norme NF C 15-100, qui impose l’emploi d’un interrupteur différentiel type B pour les bornes électriques à recharge rapide. Il est impératif de confier l’installation à un électricien professionnel, qualifié IRVE, capable d’évaluer la puissance nécessaire, la section des câbles (généralement 6 mm² ou plus selon la puissance), et de réaliser un raccordement précis au tableau électrique.
De plus, des protections complémentaires permettent de sécuriser la borne contre les risques d’intempéries, de vandalisme ou de vol, assurant ainsi une utilisation durable et sécurisée. Pour cela, des équipements comme les coffrets étanches, housses ou arceaux de protection complètent la gamme des solutions proposées par des fournisseurs reconnus tels que Schneider ou Wallbox.
Dans cet article, nous détaillerons l’ensemble des solutions de protection électrique pour une borne, les critères de choix, le matériel nécessaire, ainsi que les bonnes pratiques pour installer et sécuriser efficacement votre point de recharge électrique. Vous y trouverez également des conseils professionnels pour bénéficier des meilleures offres, aides disponibles, et garantir la conformité et la sécurité de votre installation de recharge voiture électrique.
Comprendre les enjeux de la protection des bornes de recharge

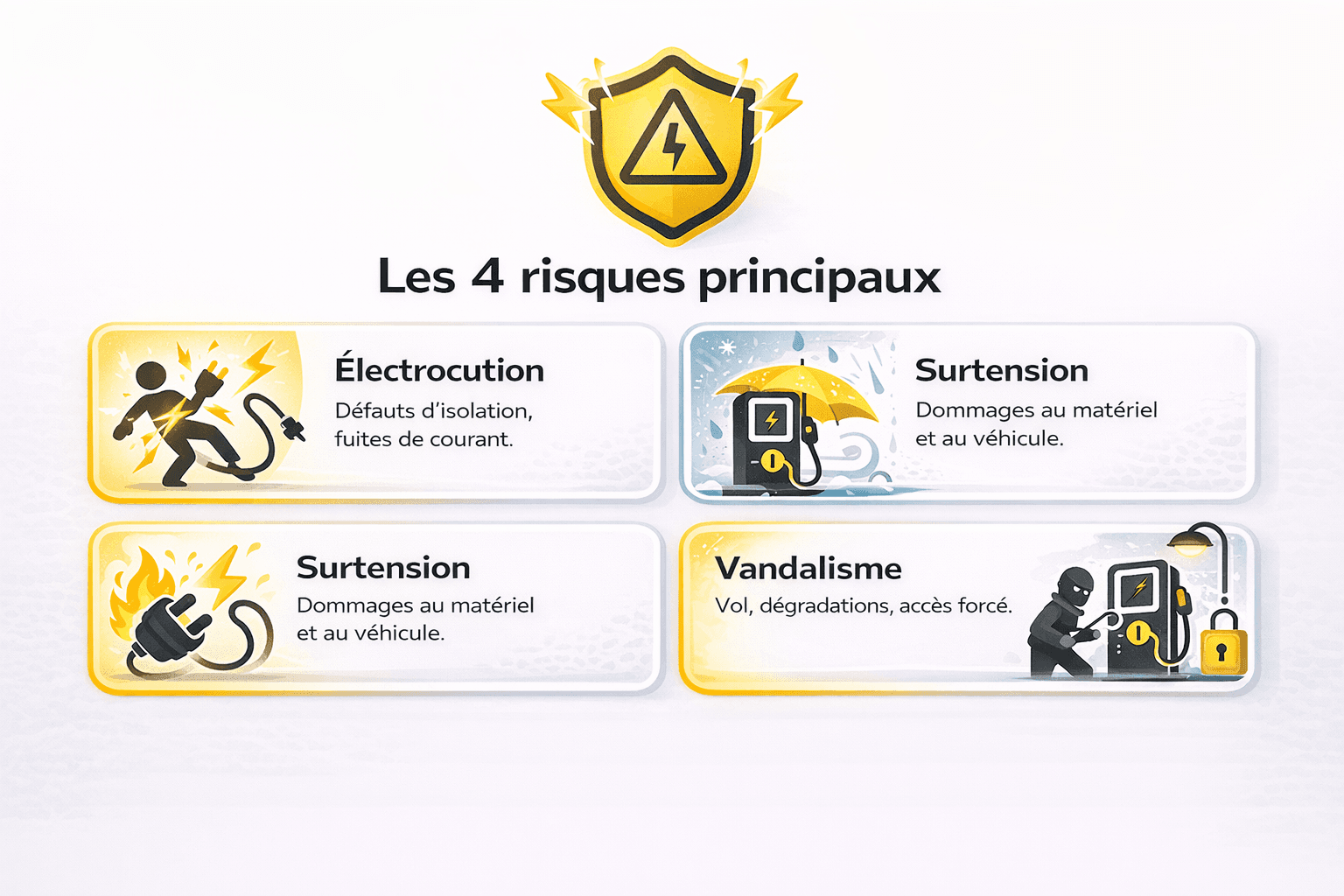

Les risques liés aux installations de borne de recharge
La protection d’une borne électrique de recharge est primordiale pour garantir la sécurité des utilisateurs et du matériel. Le principal risque est l’électrocution liée à un défaut d’isolation ou une fuite de courant dans le circuit. Ces fuites peuvent être détectées grâce à un interrupteur différentiel adapté.
Les surtensions et surintensités représentent également un danger, pouvant endommager la borne ou même le véhicule électrique connecté. Une installation sans dispositif de coupure adapté augmente ces risques.
Les bornes installées en extérieur sont exposées aux intempéries (pluie, neige, vent), qui peuvent affecter la résistance mécanique et la sécurité. Sans une protection adéquate (coffret étanche, indice IP adapté) la durée de vie et la sécurité de l’équipement sont compromises.
Enfin, le vandalisme ou le vol sont des problèmes réels, surtout pour les bornes en accès public. Des dispositifs comme les systèmes de verrouillage, arceaux de protection ou protections électroniques permettent de sécuriser la borne et limiter les risques d’accès non autorisé.
Normes et réglementations à respecter
Pour protéger efficacement une borne, il est essentiel de respecter les normes européennes, notamment la norme NF C 15-100, qui encadre l’installation électrique domestique en France.
L’utilisation d’un interrupteur différentiel est obligatoire, avec un type adapté :
- Type A pour les courants alternatifs et certains courants continus pulsés,
- Type B pour les bornes rapides ou installations produisant du courant continu.
Cette distinction est critique pour garantir la détection efficace des défauts.
Par ailleurs, la norme impose aussi des critères sur la protection contre les intempéries et la résistance mécanique des coffrets électriques. Ces coffrets doivent offrir une étanchéité renforcée (par exemple indice IP54 minimum) pour protéger les composants internes et garantir la sécurité électrique.
Respecter ces réglementations permet d’éviter des risques d’incendie, de choc électrique ou d’endommagement prématuré de la borne. L’installation par un électricien qualifié IRVE, capable d’évaluer tous ces paramètres, est vivement recommandée pour assurer la conformité et la sécurité.
| Critères | Type A | Type B |
|---|---|---|
| Courant détecté | AC + CC pulsé | AC + CC lisse |
| Usage | Borne classique | Borne rapide |
| Obligatoire si ... | Recharge lente | Recharge rapide DC |
Les dispositifs de protection électrique indispensables pour une borne de recharge
Le rôle du disjoncteur dans la protection
Pour protéger efficacement une borne de recharge, l’installation d’un disjoncteur dédié est incontournable. Ce disjoncteur doit avoir un courant nominal adapté à la puissance de la borne, généralement entre 16 et 32 ampères en monophasé selon le modèle. Il assure la protection du circuit électrique contre les surintensités et les courts-circuits, évitant ainsi les risques d’incendie et de dommage matériel. Le disjoncteur doit également avoir un pouvoir de coupure suffisant pour interrompre rapidement un défaut.
L'interrupteur différentiel, un élément clé de sécurité
L’interrupteur différentiel est un dispositif indispensable pour garantir la sécurité des utilisateurs. En effet, il détecte les fuites de courant pouvant provoquer des électrocutions. Pour les bornes classiques, un interrupteur type A est suffisant car il détecte les fuites en courant alternatif et certains courants continus pulsés. En revanche, pour les bornes de recharge rapide, qui utilisent du courant continu, un modèle de type B est obligatoire pour détecter efficacement ces fuites et supprimer le risque d’électrocution.
Le coffret de protection et câblage adapté
Le coffret de protection assure une protection mécanique et climatique à la borne et ses composants électriques. Il doit être étanche et robuste, souvent avec un indice IP54 ou supérieur, pour résister aux intempéries et au vandalisme.
Le câblage électrique doit respecter les normes et être réalisé avec des câbles de section adaptée (par exemple 6 mm² ou plus) pour supporter la puissance sans perte d’énergie. La mise en place d’une ligne dédiée, partant du tableau électrique, est essentielle pour garantir la qualité du courant et éviter les perturbations sur d’autres circuits.
Enfin, il est souvent nécessaire d’installer un système de protection différenciée pour les courants alternatifs et continus, assurant une surveillance optimale de toute anomalie dans le circuit.
Ce dispositif complet, associé à une installation professionnelle par un électricien qualifié IRVE, garantit la sécurité, la performance et la durabilité de la borne de recharge électrique.
Matériel nécessaire pour l'installation d'une borne de recharge sécurisée
Les composants essentiels
Pour une installation électrique optimisée, il est indispensable de choisir une borne de recharge conforme aux normes en vigueur, notamment à la norme NF C 15-100. Le tableau électrique doit être adapté, avec suffisamment d’espace pour intégrer des disjoncteurs et interrupteurs différentiel dédiés à la borne.
Les câbles électriques doivent être dimensionnés en fonction de la puissance nominale de la borne et de la distance entre le tableau et la borne, généralement une section de câble entre 6 mm² et 10 mm² est recommandée. Cette dimension garantit la sécurité, limite la perte d’énergie, et assure une charge rapide et fiable du véhicule.
##Section des câbles selon la puissance
| Puissance de la borne | Section câble recommandée | Ampérage disjoncteur |
|---|---|---|
| 3,7 kW (mono) | 6 mm² | 16A |
| 7,4 kW (mono) | 6 mm² | 32A |
| 11 kW (tri) | 6 mm² | 20A |
| 22 kW (tri) | 10 mm² | 32A |
Préparation électrique et installation
Il est impératif d’installer une ligne électrique dédiée, exclusive à la borne, pour éviter toute surcharge ou perturbation des autres circuits de la maison. Il faut vérifier que le réseau électrique domestique supporte la puissance nécessaire à la recharge, que celle-ci soit monophasée ou triphasée.
Pour garantir la conformité, la sécurité et la durabilité de l’installation, il est recommandé de faire appel à un électricien qualifié IRVE. Ce professionnel saura réaliser un devis précis, installer le matériel adéquat et procéder aux vérifications indispensables, tout en respectant les normes pour protéger le domicile et sécuriser la station de recharge.
Sécuriser sa borne de recharge contre les risques extérieurs
Protection contre les intempéries
Pour garantir la longévité de votre borne de recharge électrique et assurer une protection optimale, le choix d’un coffret ou d’une borne avec un indice de protection IP54 minimum est essentiel. Ce niveau d’étanchéité protège efficacement contre les projections d’eau et la poussière.
Il est recommandé d'utiliser des housses ou caches de protection spécialement conçus pour les bornes afin de limiter l’impact des intempéries telles que la pluie, la neige ou le vent. Un entretien régulier est nécessaire pour vérifier l’intégrité des protections et assurer leur étanchéité ainsi que le bon fonctionnement du dispositif dans la durée.
Protection contre le vol et le vandalisme
Pour sécuriser le matériel contre le vol et le vandalisme, l’installation d’arceaux ou de barreaux de protection autour de la borne constitue une solution efficace. Ces équipements mécaniques renforcent la défense physique.
Il est également essentiel de prévoir un système de verrouillage, qu’il soit mécanique ou électronique, sur le connecteur et la borne elle-même afin de limiter les accès non autorisés.
Enfin, pour une sécurité accrue, il est conseillé d’installer la borne dans une zone bien éclairée ou équipée d’un système de vidéosurveillance, permettant de dissuader toute tentative d’acte malveillant.
Coût, aides financières et options de protection supplémentaires
Budget à prévoir pour une borne et sa protection
Le prix d'une borne de recharge monophasée varie généralement entre 500 et 1500 euros hors installation, selon la puissance et les fonctionnalités du produit choisi. À cela s’ajoutent les frais d’installation électrique, qui peuvent varier considérablement en fonction de la complexité du câblage et des modifications éventuelles du tableau électrique.
Les packs de protection, comprenant des disjoncteurs dédiés et des coffrets de protection, représentent également un coût à intégrer dans le budget. Ces dispositifs garantissent la sécurité et la conformité de l’ensemble de l’installation.
| Poste | Fourchette de coût |
|---|---|
| Borne de recharge | 500 – 1 500 |
| Installation électricien | 300 – 800 € |
| Coffret + protections | 100 – 300 € |
| Total estimé | 900 – 2 600 € |
Aides financières disponibles
Différentes aides financières sont accessibles pour encourager l’installation de bornes à domicile. Parmi elles, le crédit d’impôt et certaines subventions régionales ou nationales aident à réduire le coût global.
D’autres aides spécifiques visent l’amélioration de l’efficacité énergétique et la promotion de la mobilité électrique. Il est important de vérifier l’éligibilité, souvent conditionnée à des critères techniques et administratifs, notamment pour les équipements liés à la protection électrique.
N’hésitez pas à contacter un professionnel IRVE ou votre fournisseur pour obtenir des conseils personnalisés et un devis détaillé en fonction de votre situation et de vos besoins.
Choisir et entretenir sa borne de recharge pour une durabilité optimale
Critères de sélection pour une borne performante et sécurisée
Pour bien choisir une borne de recharge, il est essentiel de considérer la puissance adaptée à la capacité électrique de votre installation et à celle de votre véhicule. Une prise renforcée ou de type 2 est recommandée pour garantir la compatibilité et la sécurité lors de la recharge.
Assurez-vous que la borne intègre des dispositifs de protection conformes aux normes européennes, garantissant ainsi la sécurité électrique lors de son utilisation. Opter pour une marque reconnue comme Schneider ou Wallbox peut être un gage de qualité et de conformité.
Bonnes pratiques d'entretien et suivi
L’entretien régulier de votre borne est primordial pour assurer sa durée de vie et son bon fonctionnement. Contrôlez fréquemment l’état du coffret et du câblage électrique, et vérifiez le fonctionnement des disjoncteurs et des interrupteurs différentiel.
Pour toute opération de maintenance ou en cas de doute, faites appel à un électricien professionnel qualifié IRVE. Ce suivi technique garantit la pérennité de votre équipement et assure une utilisation sécurisée dans le temps.
Conclusion
La protection d'une borne de recharge est un élément incontournable pour garantir la sécurité des utilisateurs et prolonger la durée de vie du matériel. Une installation bien protégée permet d'éviter les risques d’électrocution, les dommages liés aux intempéries et aux surtensions, tout en assurant un fonctionnement fiable.
Le choix des dispositifs électriques adaptés, tels que le disjoncteur, l’interrupteur différentiel et le coffret de protection, associé au respect strict des normes comme la NF C 15-100 est primordial. Confier l'installation à un professionnel qualifié IRVE garantit la conformité, la sécurité, et la pérennité de votre système.
Enfin, la sécurisation contre les risques extérieurs, notamment le vol ou le vandalisme, complète la protection électrique. Cela assure une utilisation sereine de votre borne, que ce soit pour la recharge d’une voiture électrique à domicile ou en espace public, participant ainsi à une mobilité électrique fiable et durable.
FAQ
Comment protéger sa borne de recharge ?
Pour protéger une borne de recharge, il est essentiel d’installer un disjoncteur dédié et un interrupteur différentiel adapté, conformément aux normes de sécurité électrique.
Quelles protections pour borne de recharge ?
Les protections incluent un coffret de protection étanche, un disjoncteur, un interrupteur différentiel de type A ou B selon le courant, et une ligne dédiée.
Quel matériel pour installer une borne ?
Le matériel nécessaire comprend une borne conforme, un tableau électrique avec disjoncteurs et interrupteurs différentiels, des câbles dimensionnés, et un professionnel qualifié.
Quel est le prix d'une borne de recharge ?
Le coût varie selon la puissance et les options, de 500 à 1500 euros hors installation, auquel s’ajoutent les frais liés à la protection et à l’installation.
Comment sécuriser une borne de recharge ?
Sécuriser une borne nécessite une protection contre les intempéries avec un indice IP suffisant, ainsi qu’une protection contre le vol par arceau ou dispositif de verrouillage.
Quelle est la durée de vie d'une borne de recharge ?
La durée de vie dépend de la qualité professionnelle de la borne, de son entretien régulier et de l’utilisation, généralement plusieurs années avec garantie.
Comment choisir une borne de recharge ?
Il faut considérer la puissance, le type de prise, les normes, la compatibilité avec le véhicule, et les dispositifs de sécurité intégrés.
Quels accessoires pour borne de recharge ?
Les accessoires courants incluent les câbles de recharge, housses de protection, supports muraux, connecteurs et dispositifs de protection complémentaires.
