Étape 1 sur 6

1. ← Précédent Suivant →
   1

   Ouvrir TerraConfig

   Installez l'application TerraConfig (outil de mise en service ABB) :

   • Télécharger TerraConfig sur l'App Store (iOS)
   • Télécharger TerraConfig sur Google Play (Android)

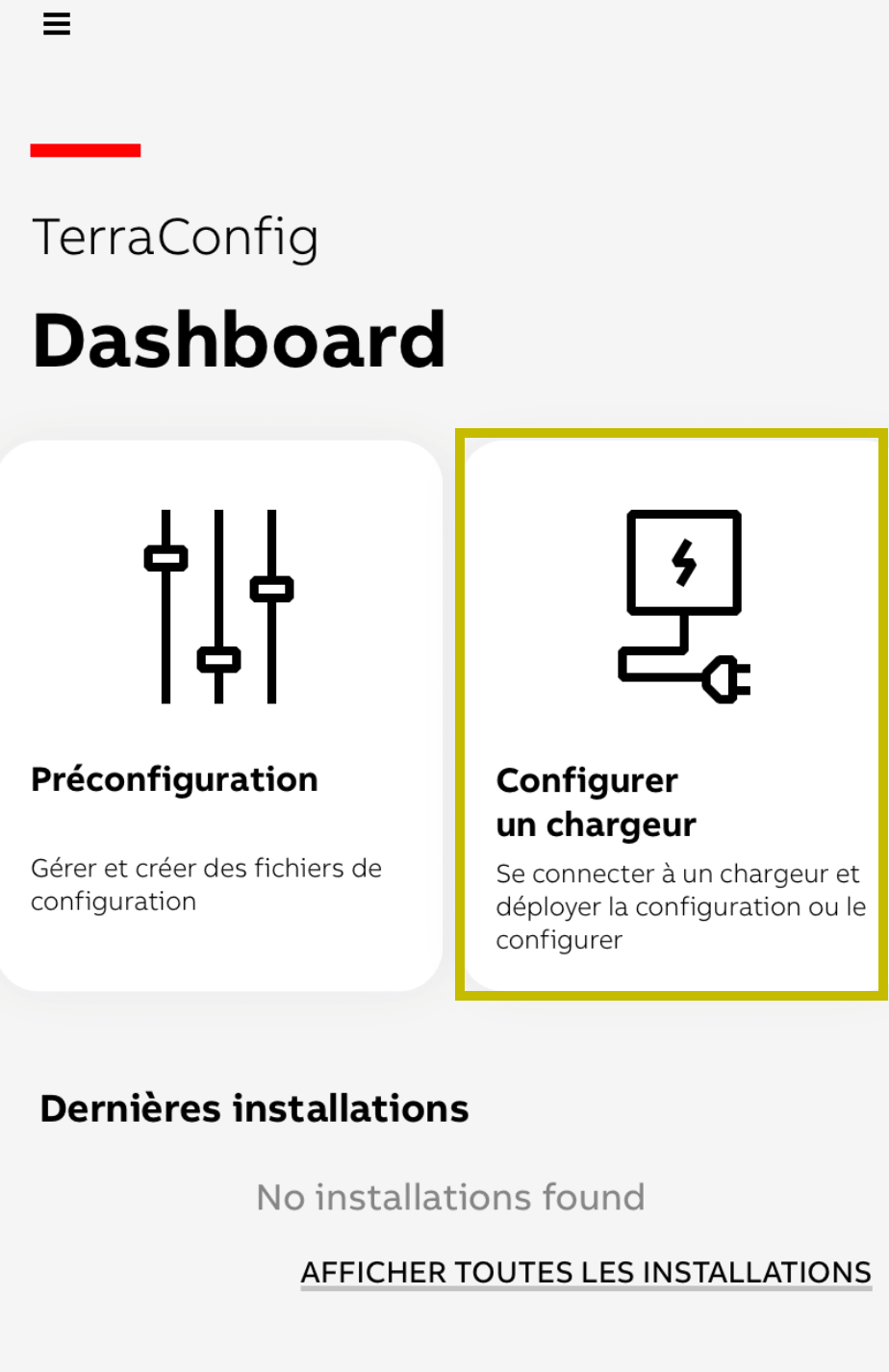

   Connectez-vous avec votre compte installateur. Sur le Dashboard, choisissez Configurer un chargeur.



2. ← Précédent Suivant →
   2

   Se connecter à la borne

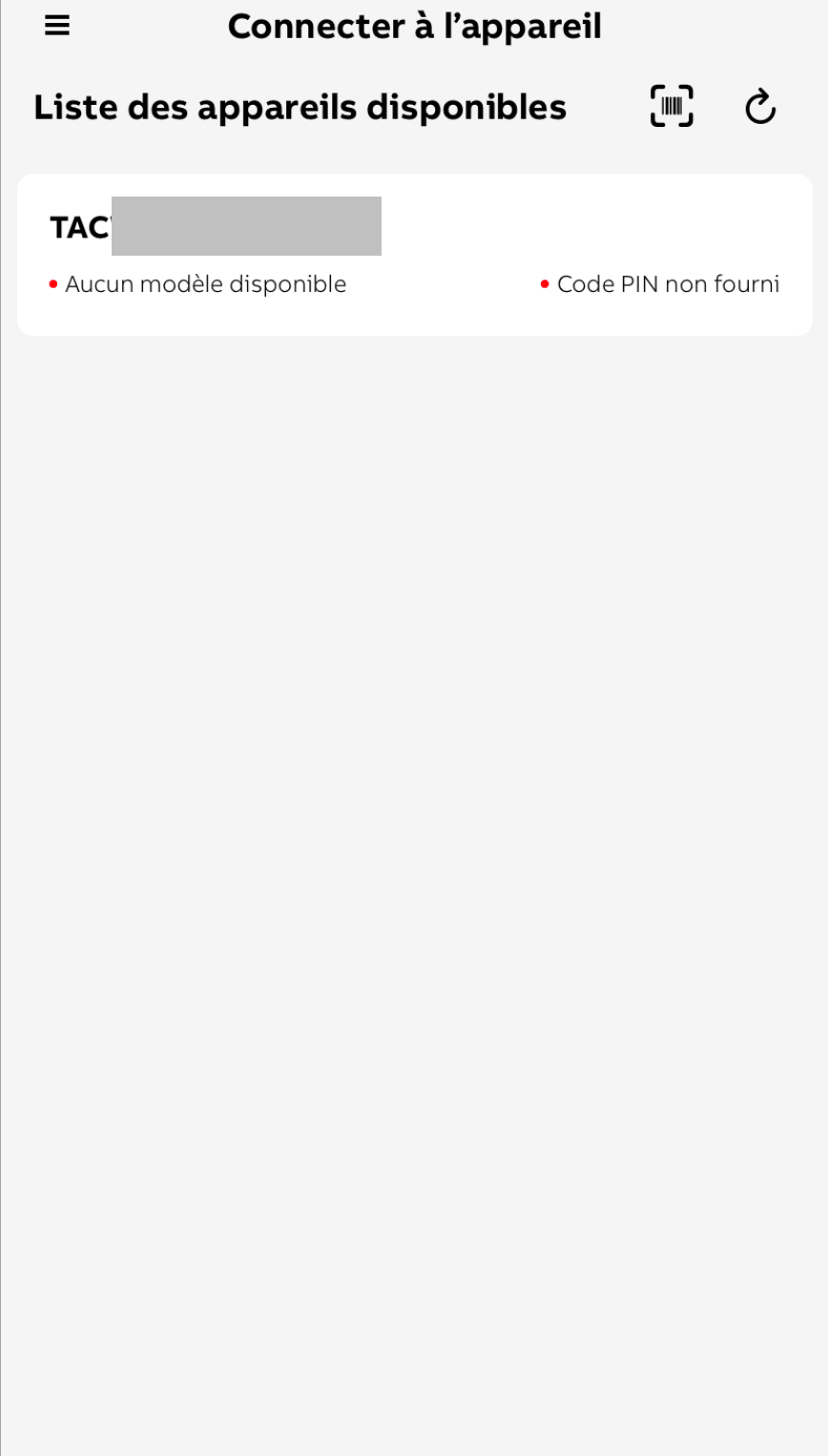

   Activez le Bluetooth du téléphone. TerraConfig affiche la liste des appareils disponibles.

   • Sélectionnez votre borne dans la liste (ou scannez le QR code via l'icône en haut à droite).
   • Notez l'identifiant affiché (TAC…) : c'est le Charge Point ID OCPP par défaut (n° de série).
   • Saisissez le code PIN fourni avec la borne si l'app l'exige.

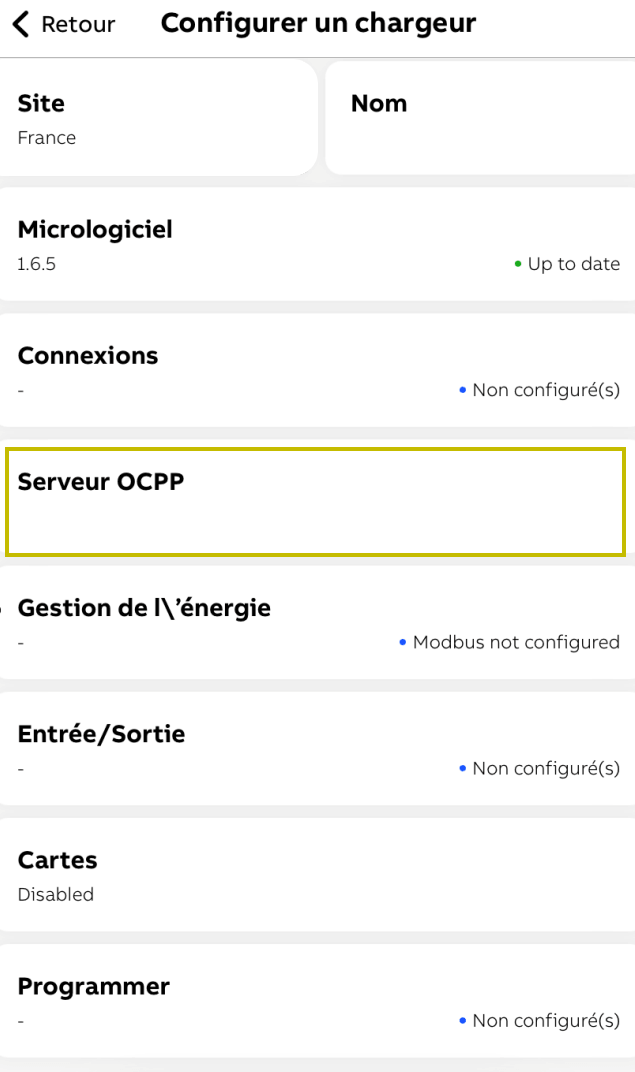

   Une fois connecté, vous arrivez sur l'écran Configurer un chargeur (micrologiciel, connexions, serveur OCPP, etc.).





3. ← Précédent Suivant →
   3

   Configurer Internet (4G)

   Ouvrez Connexions. Désactivez Wi-Fi / Ethernet si besoin, puis activez 4G.

   • Insérez au préalable une carte SIM M2M nano dans la borne.
   • Renseignez l'APN (et l'authentification si demandé) fournis par l'opérateur de la SIM.
   • Appuyez sur Enregistrer / Configure, puis patientez : l'indicateur de connexion 4G doit passer au vert.

   Sans Internet, la borne ne pourra pas joindre Recharge+.



4. ← Précédent Suivant →
   4

   Configurer la gestion de l'énergie

   TerraConfig applique toujours la Gestion de l'énergie, même sans compteur de délestage. Si vous sautez ce menu, l'application échoue à cette étape (icône rouge) et n'envoie ni l'OCPP ni les connexions.

   Ouvrez Gestion de l'énergie et renseignez uniquement les réglages électriques :

   • Limite de courant maximale selon l'installation (souvent 10 / 16 / 32 A, soit ≈ 7 / 11 / 22 kW).
   • Rotation de phase et mise à la terre si demandés, selon le câblage réel.

   Ne configurez pas de compteur intelligent, de topologie Modbus, ni de « contrôleur local » s'il n'y a pas de compteur de délestage. Enregistrez, puis revenez à l'écran principal et appuyez sur Confirmer la configuration.

5. ← Précédent Suivant →
   5

   Configurer OCPP (serveur personnalisé)

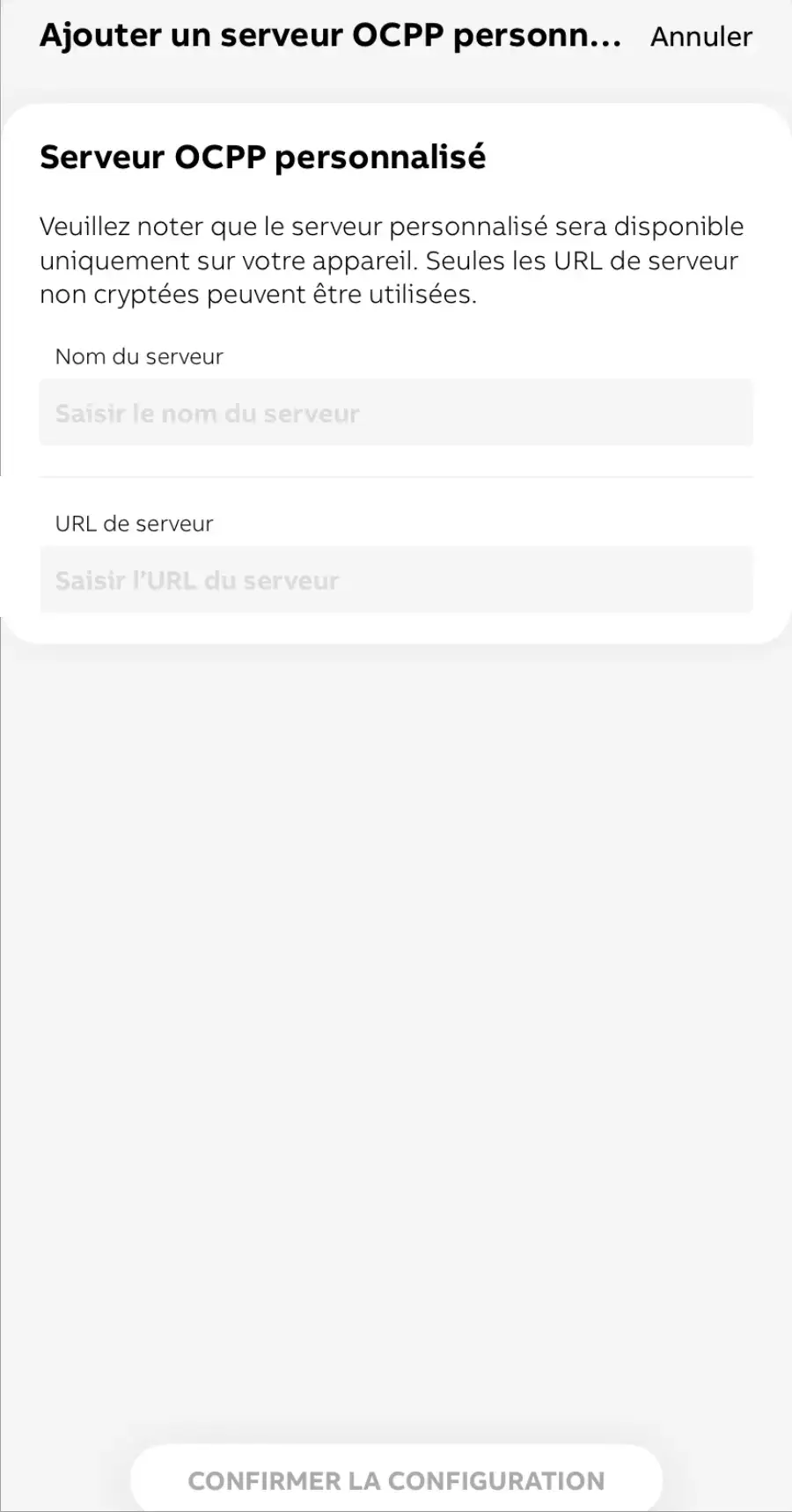

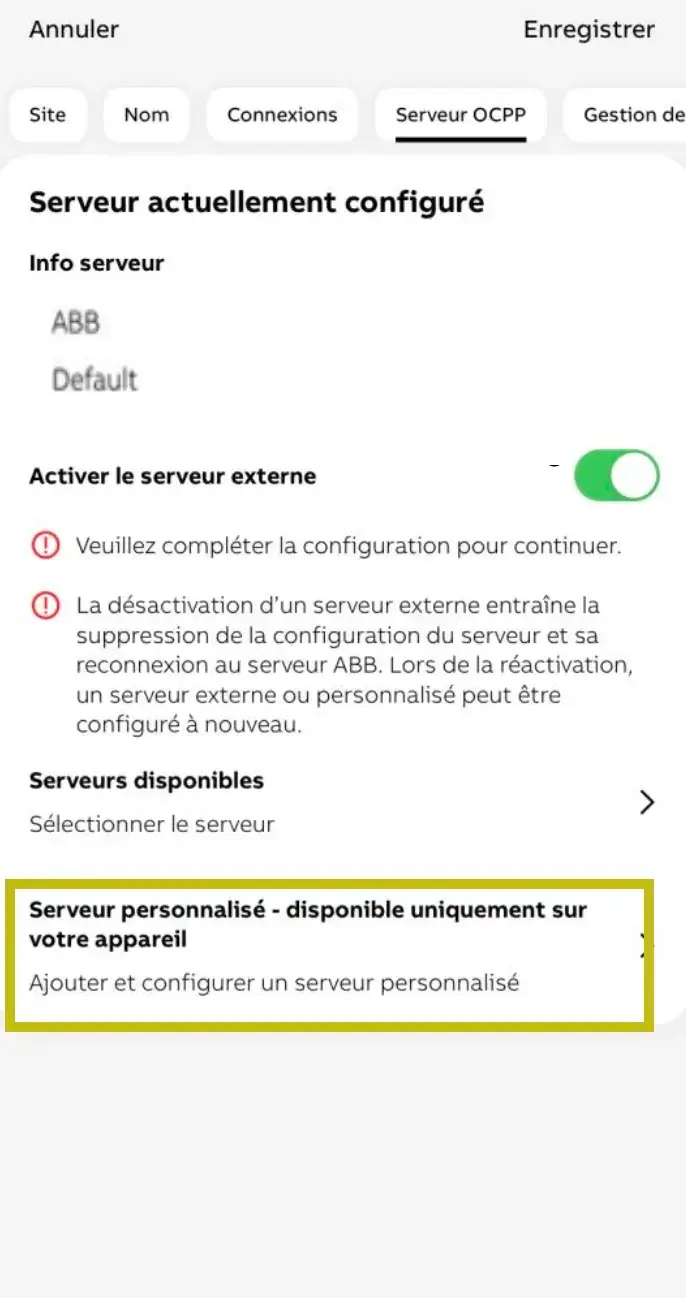

   Ouvrez Serveur OCPP, activez Activer le serveur externe, puis choisissez Ajouter et configurer un serveur personnalisé (pas besoin de sélectionner un serveur dans la liste).

   Renseignez :

   • Nom du serveur : ex. Recharge+
   • URL de serveur : l'URL fournie par Recharge+ — ex. ws://connect.rechargeplus.fr/ws/mon-entreprise/

   Validez avec Confirmer la configuration, puis Enregistrer en haut de l'écran Serveur OCPP.





6. ← Précédent Suivant →
   6

   Vérifier la connexion

   Après enregistrement, appuyez sur Confirmer la configuration en bas de l'écran (TerraConfig n'applique les réglages qu'à cette étape, pas à chaque écran).

   • Dans TerraConfig, Connexions et Serveur OCPP ne doivent plus afficher « Non configuré(s) ».
   • Gestion de l'énergie peut rester sur « Modbus not configured » s'il n'y a pas de compteur : c'est normal.
   • Dans votre espace Recharge+, ajoutez / vérifiez la borne avec le Charge Point ID = n° de série TAC… (sauf si vous l'avez modifié), puis confirmez qu'elle apparaît comme connectée.

   Votre borne ABB Terra AC est désormais supervisée par Recharge+.

   Même principe OCPP 1.6 sur les autres matériels : configuration OCPP d'une borne Autel, configuration OCPP d'une FUSION Street / Wall, connexion OCPP d'une Schneider Charge Pro et connexion OCPP d'une Schneider EVlink Pro AC. L'ensemble des procédures est dans nos tutoriels de configuration.
