Tutoriel textuel

1. Sélectionner EVlink Pro AC

   La configuration s'effectue depuis l'application eSetup pour Électricien de Schneider (outil de mise en service installateur), à télécharger gratuitement :

   • Télécharger eSetup sur l'App Store (iOS)
   • Télécharger eSetup sur Google Play (Android)

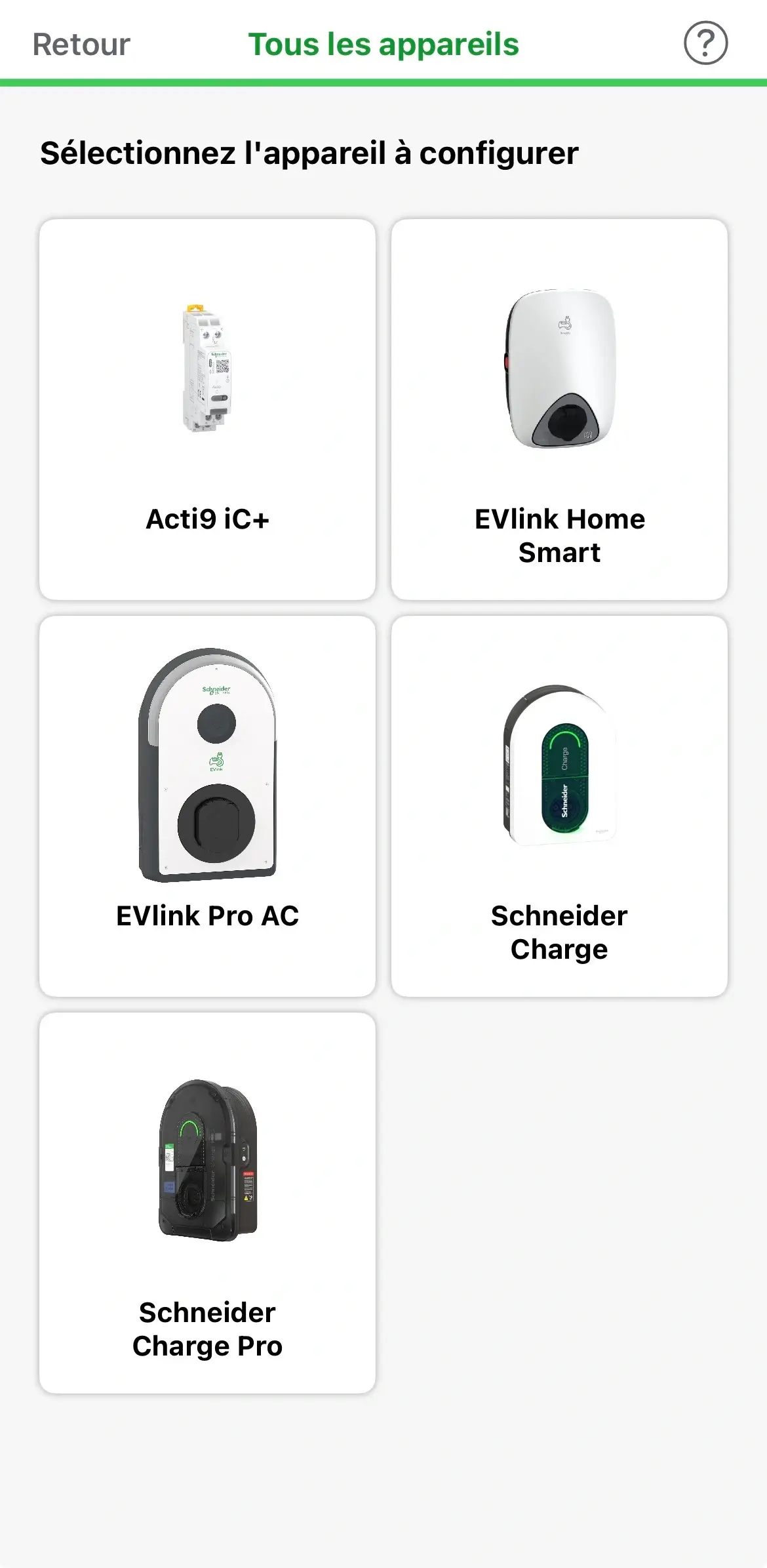

   Ouvrez l'application, puis sur l'écran Tous les appareils choisissez EVlink Pro AC (et non Schneider Charge / Charge Pro).

   Si votre borne est une Charge Pro, le parcours est différent (QR code) : voir connecter une Schneider Charge Pro à Recharge+ en OCPP.



2. Se connecter à la borne

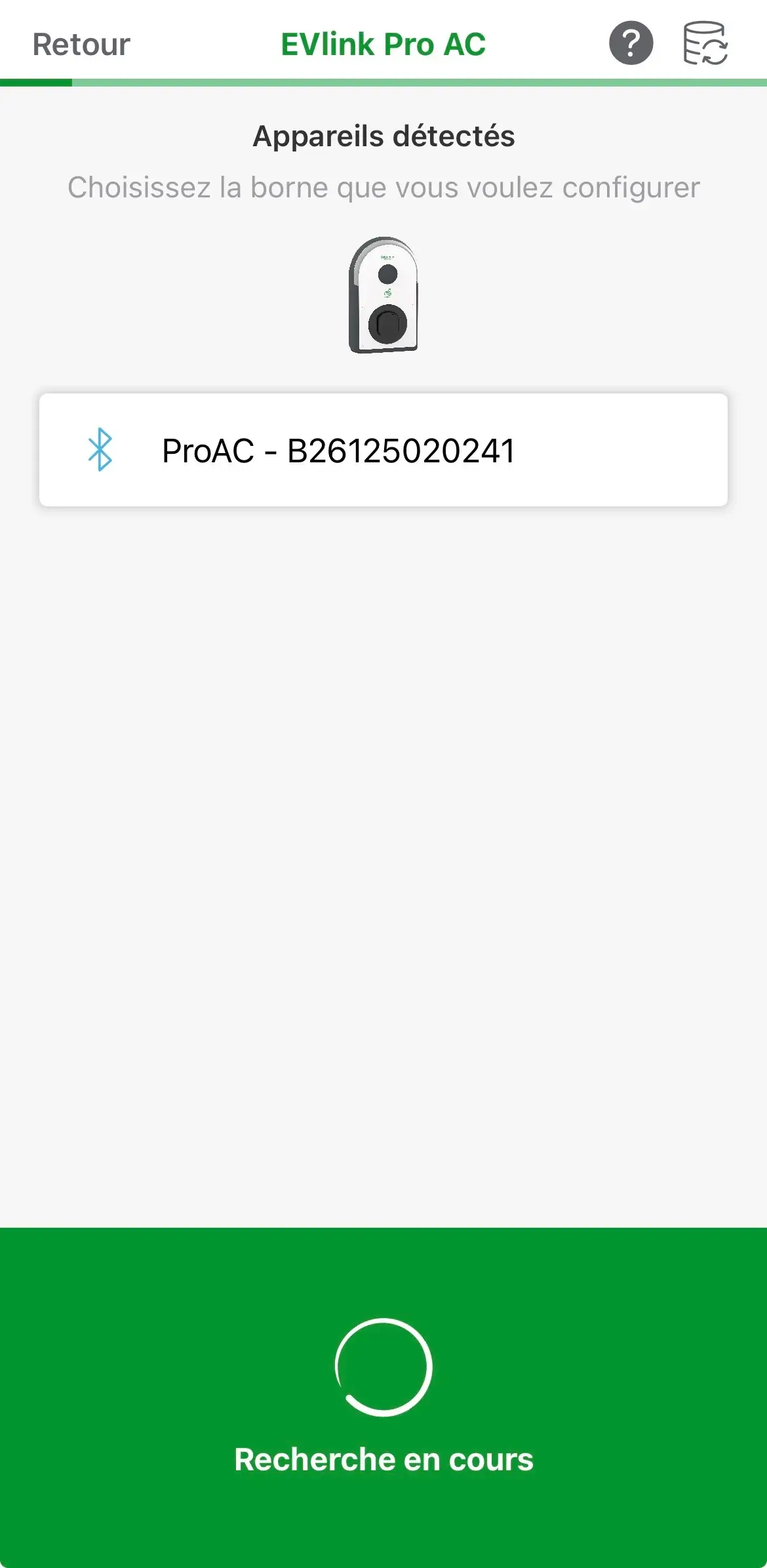

   eSetup lance la recherche Bluetooth et affiche les appareils détectés.

   • Sélectionnez votre borne dans la liste (ex. ProAC - B26125020241).

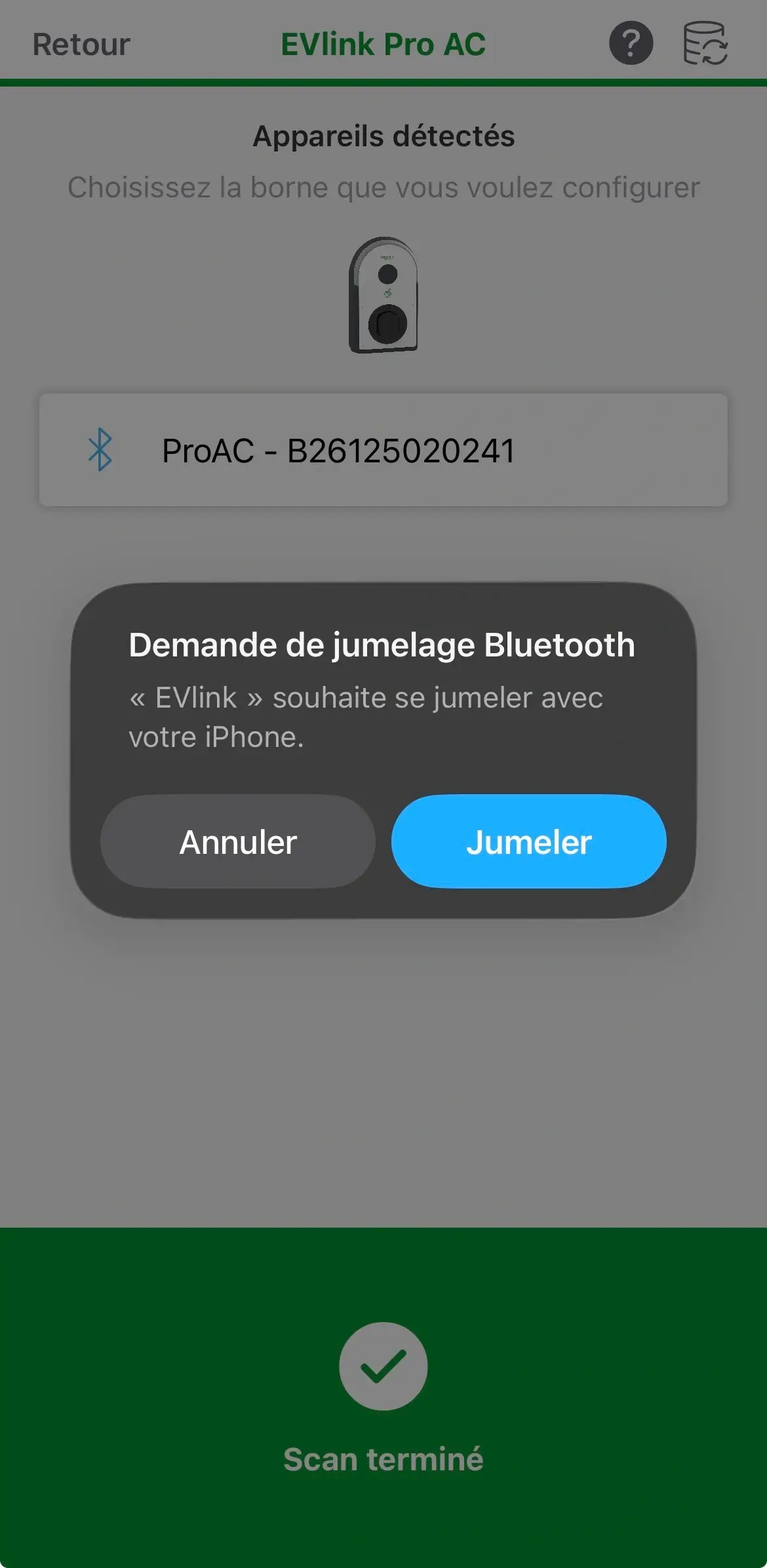

   • Confirmez la demande de jumelage Bluetooth (« Jumeler ») lorsque iOS / Android l'affiche.

   Le scan se termine une fois la borne jumelée (indicateur « Scan terminé »).

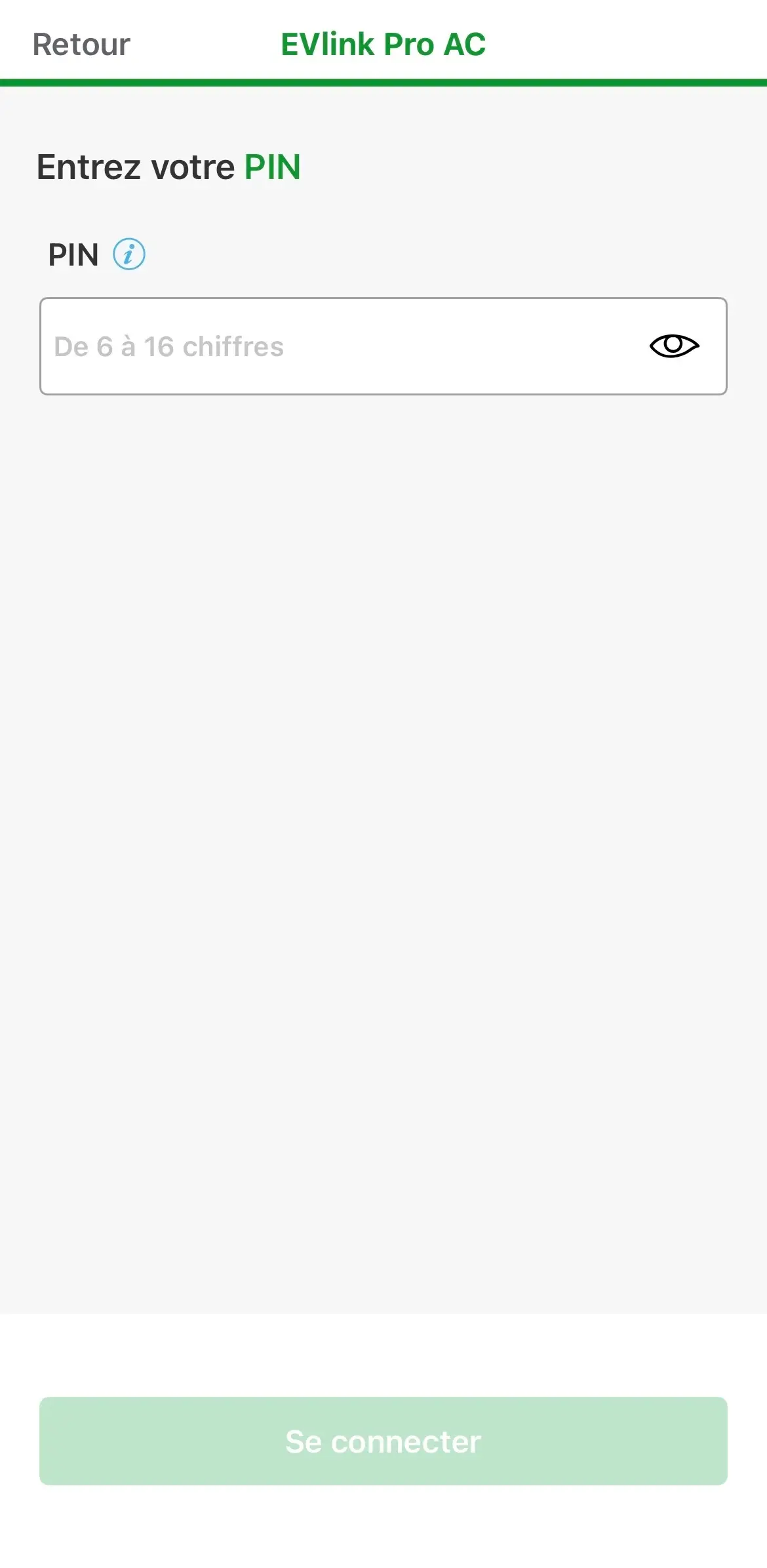

3. Entrer le PIN

   Lors de la première connexion, l'application vous invite à définir un PIN pour sécuriser l'accès à la borne. C'est une étape indispensable : elle empêche toute reconfiguration non autorisée.

   • Le PIN doit contenir de 6 à 16 chiffres (évitez les séquences trop simples du type 123456).
   • Conservez-le en lieu sûr : il vous sera redemandé lors des prochaines interventions.
   • Aux connexions suivantes, saisissez le PIN déjà défini puis appuyez sur Se connecter.



4. Mettre à jour la borne

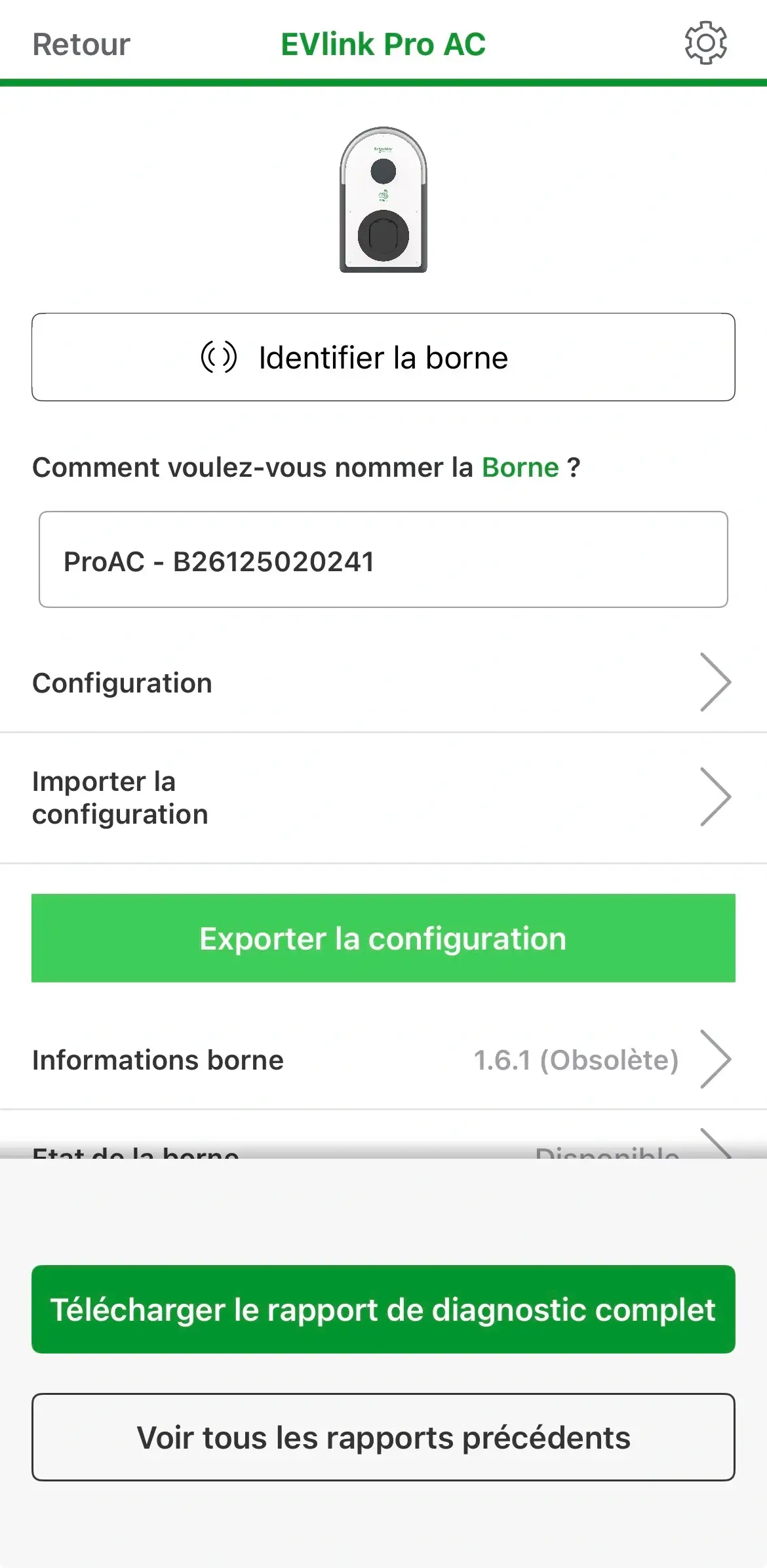

   Une fois connecté, vous arrivez sur l'accueil de la borne. Avant toute configuration OCPP, assurez-vous que la borne dispose de la dernière version du firmware. Une version à jour garantit la compatibilité OCPP avec Recharge+.

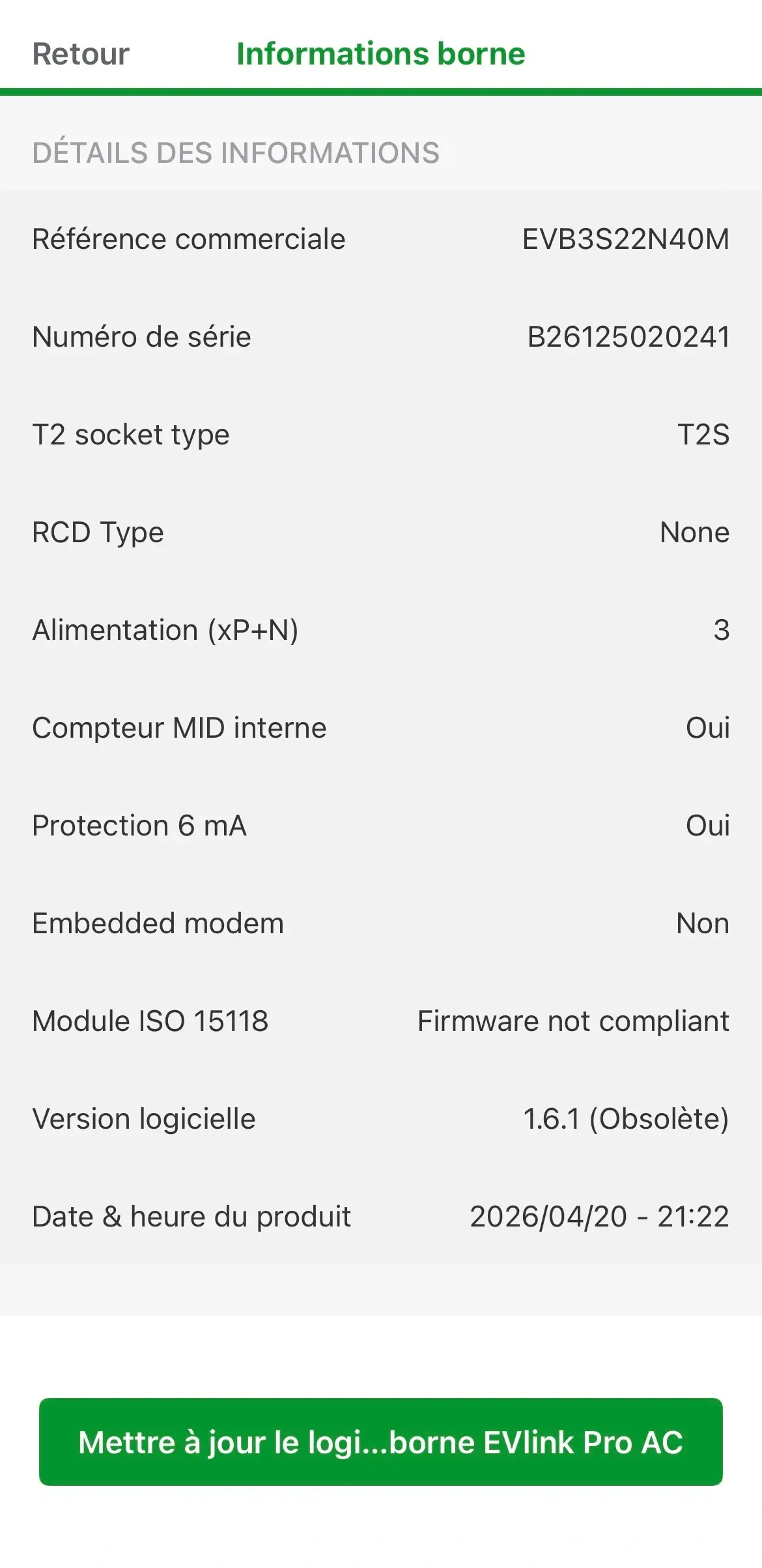

   Ouvrez Informations borne. Si la version logicielle est indiquée Obsolète, appuyez sur Mettre à jour le logiciel de la borne EVlink Pro AC.

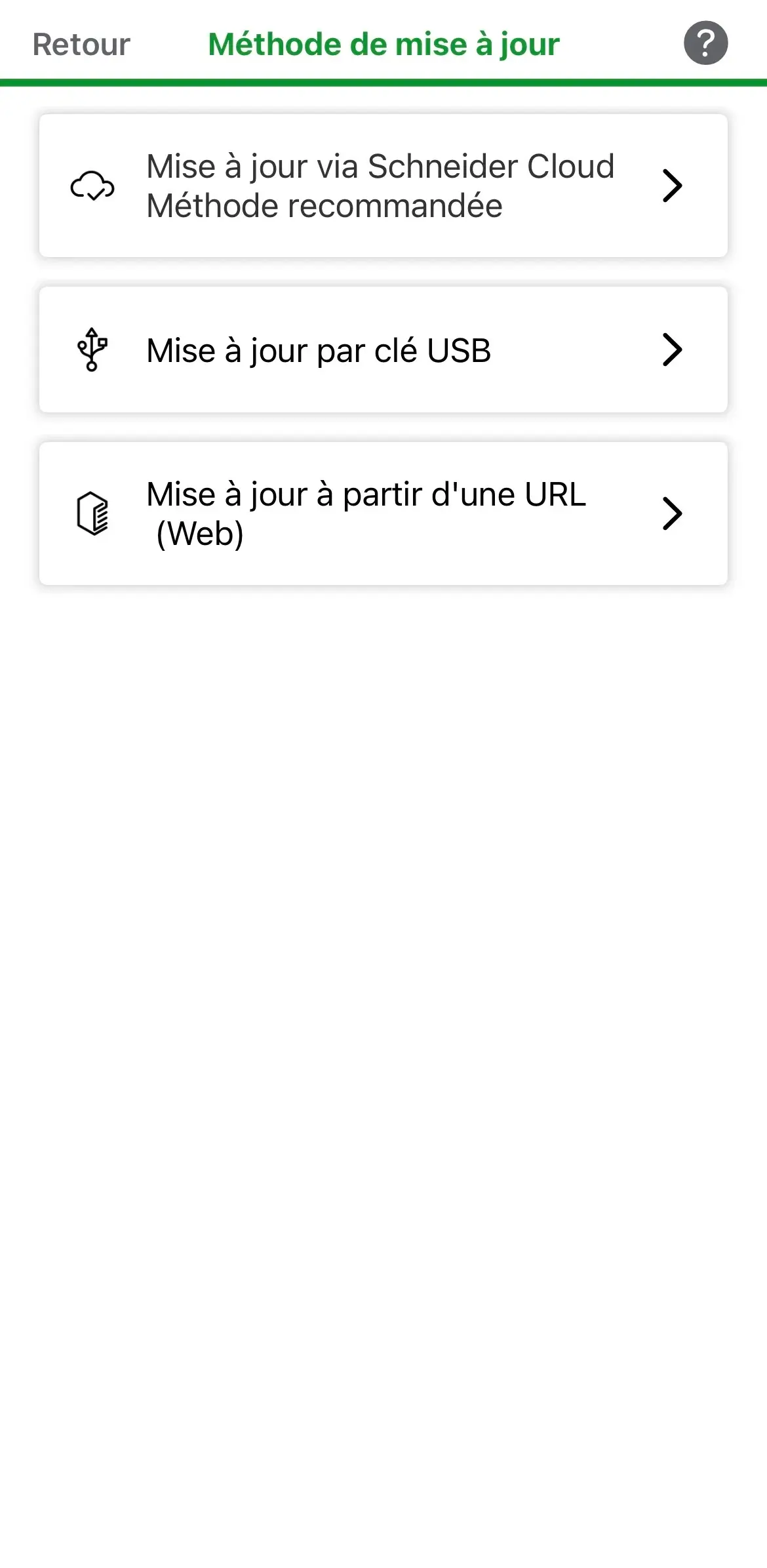

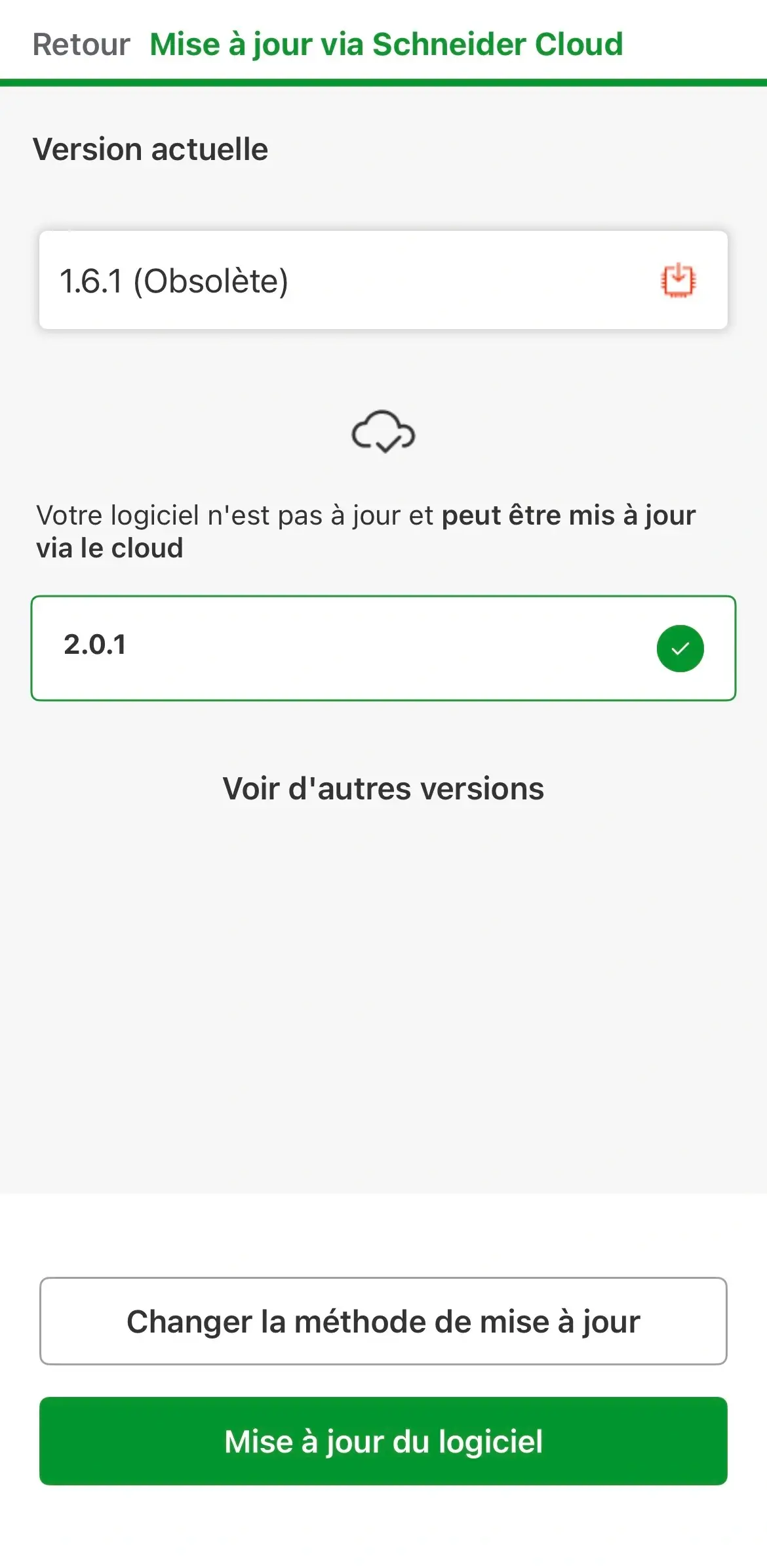

   Choisissez Mise à jour via Schneider Cloud (méthode recommandée), sélectionnez la version proposée, puis lancez Mise à jour du logiciel.

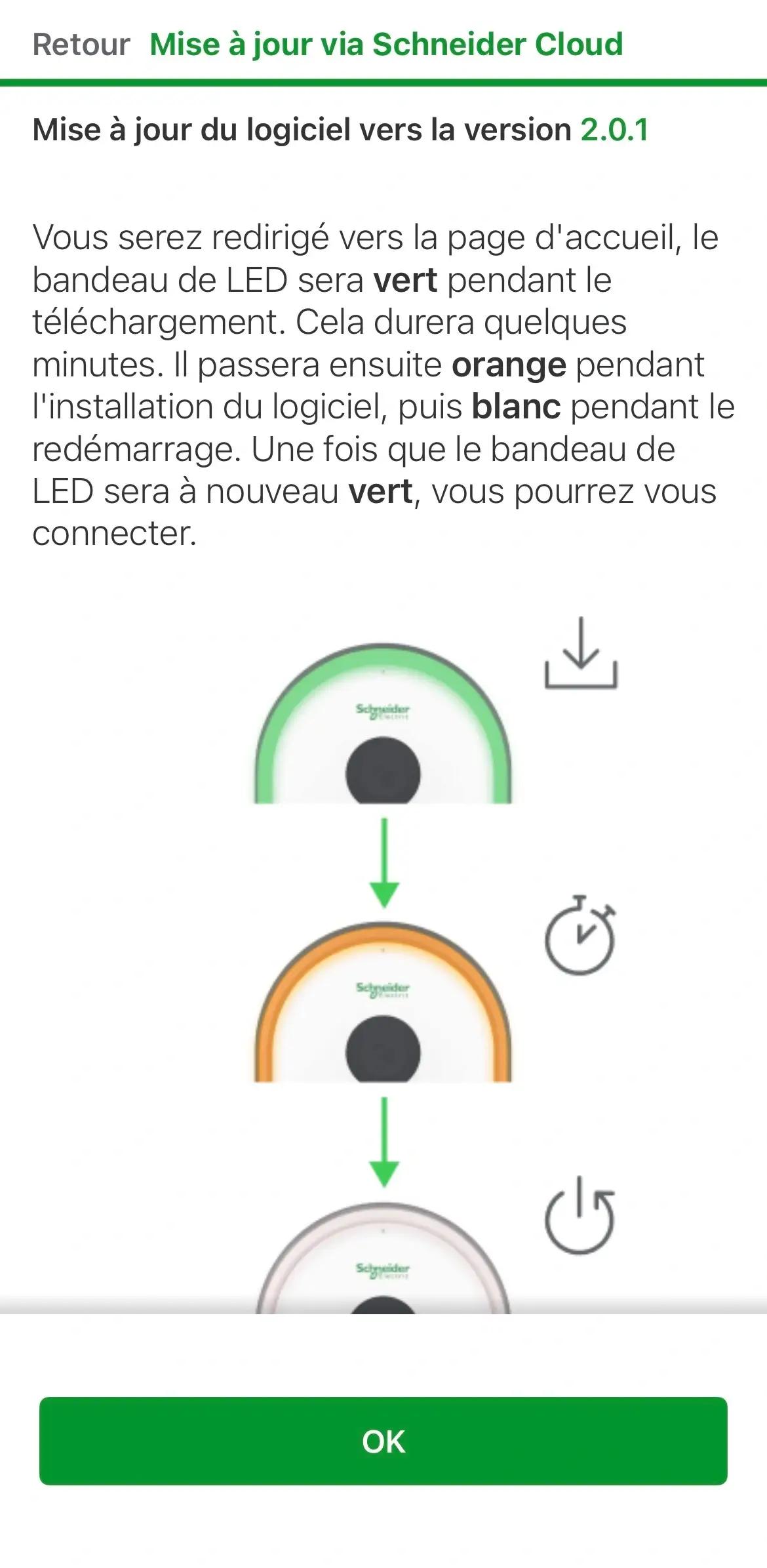

   Important pendant la mise à jour :

   • Laissez le téléphone à proximité de la borne.
   • Gardez eSetup ouverte : le bandeau LED est vert pendant le téléchargement, orange pendant l'installation, puis blanc au redémarrage.
   • Reconnectez-vous une fois le bandeau LED vert à nouveau. Ne coupez pas l'alimentation.











5. Configurer OCPP (connexion backend Recharge+)

   C'est l'étape clé : elle connecte la borne au logiciel de supervision Recharge+ via le protocole OCPP.

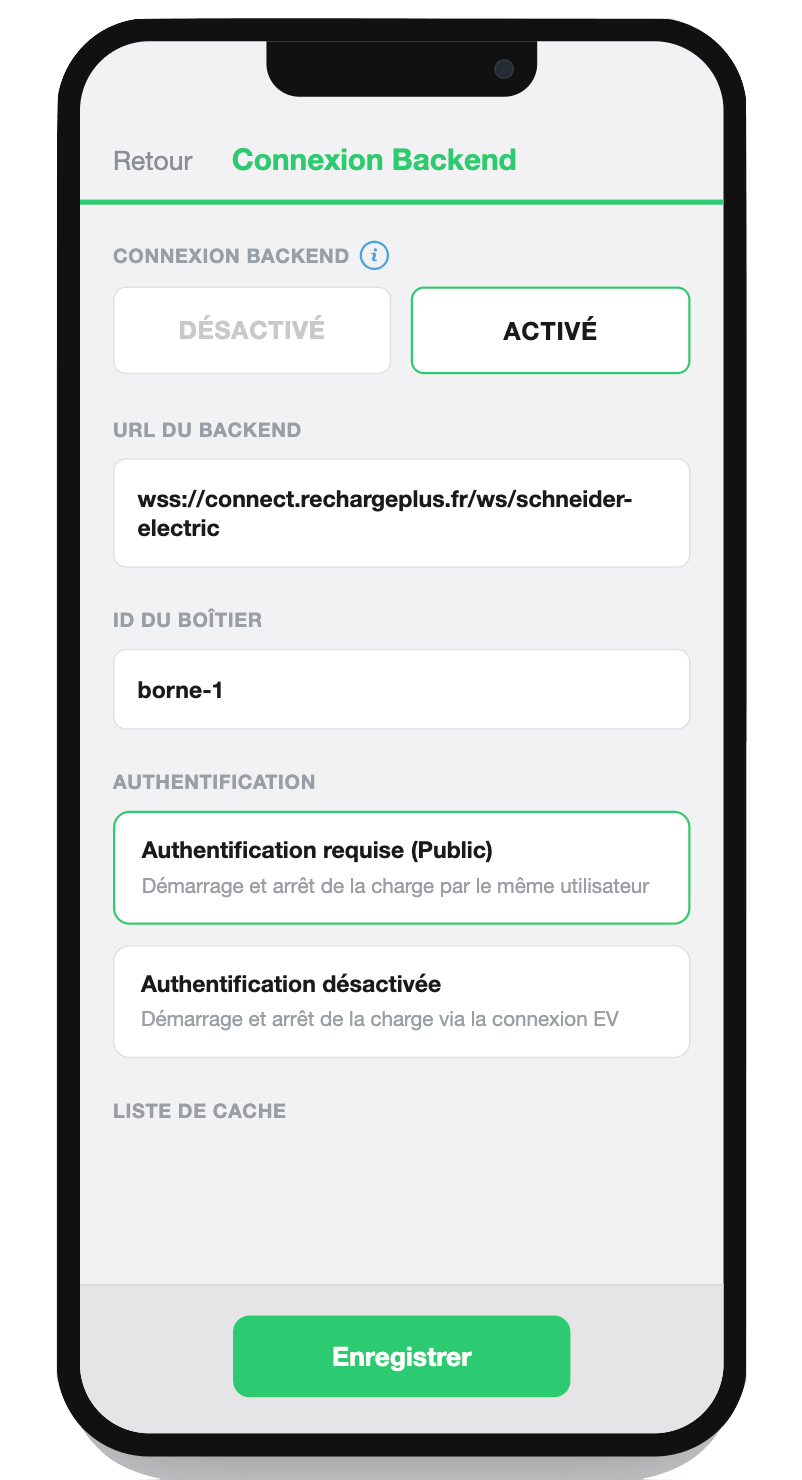

   Depuis l'accueil, ouvrez Configuration, puis Connexion Backend. Passez la connexion backend sur Activé, puis renseignez :

   • URL du backend : wss://connect.rechargeplus.fr/ws/schneider-electric (URL OCPP fournie par Recharge+).
   • ID du boîtier : l'identifiant unique communiqué par Recharge+ (ex. borne-1). Il doit être strictement identique à celui déclaré dans votre espace Recharge+.
   • Authentification : Authentification requise (Public) — « Démarrage et arrêt de la charge par le même utilisateur ». Les badges seront ensuite gérés depuis Recharge+.

   La borne doit déjà avoir accès à Internet (Ethernet, Wi-Fi ou 4G) via Configuration → Connectivité. Appuyez sur Enregistrer.



6. Finaliser et vérifier la connexion

   Après l'enregistrement, eSetup peut proposer un redémarrage : confirmez-le. C'est indispensable pour que la Pro AC ouvre la session OCPP vers Recharge+.

   • Patientez pendant le redémarrage (bandeau LED blanc, puis vert).
   • Dans votre espace Recharge+, ajoutez / vérifiez la borne avec le même ID du boîtier, puis confirmez qu'elle apparaît comme connectée.

   Votre borne Schneider EVlink Pro AC est désormais supervisée par Recharge+ 🎉

   Ce tutoriel configure une Pro AC sans gestionnaire de charge. Avec un EcoStruxure EV Charging Expert, suivez plutôt la configuration d'EcoStruxure EV Charging Expert. Sur un parc mixte, la supervision se règle aussi via la configuration OCPP d'une ABB Terra AC, la configuration OCPP d'une borne Autel ou la configuration OCPP d'une FUSION Street / Wall. Retrouvez-les dans nos tutoriels de configuration.

7. Bonus : récupérer un rapport de diagnostic

   Vous pouvez à tout moment consulter les informations de la borne et générer un rapport de diagnostic, utile en cas de support.

   • Depuis l'accueil, ouvrez Informations borne : référence commerciale, numéro de série, type de prise, version du firmware, etc.
   • Depuis l'accueil, vous pouvez aussi télécharger le rapport de diagnostic complet ou consulter les rapports précédents.
